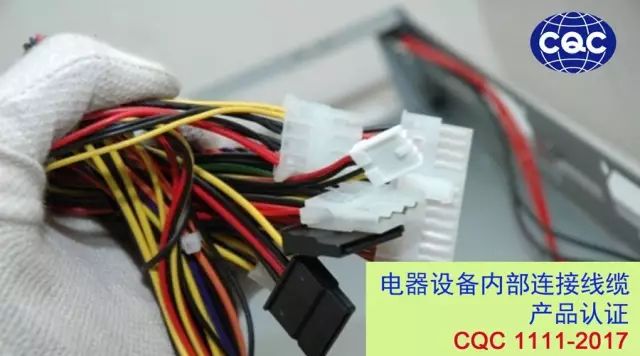

一、什么是电器设备内部连接线缆?

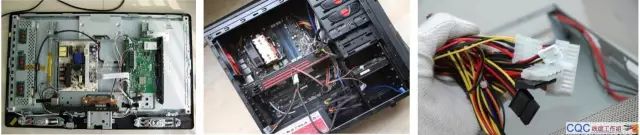

电器设备内部连接线缆,也称电子线,主要指交流额定电压600V及以下,各类家用和类似用途设备、照明设备、信息技术设备、音视频设备及电信终端设备内部用电线电缆,被誉为电子电器行业的“血管”和“神经”,在整机产品认证中也称为内部导线。

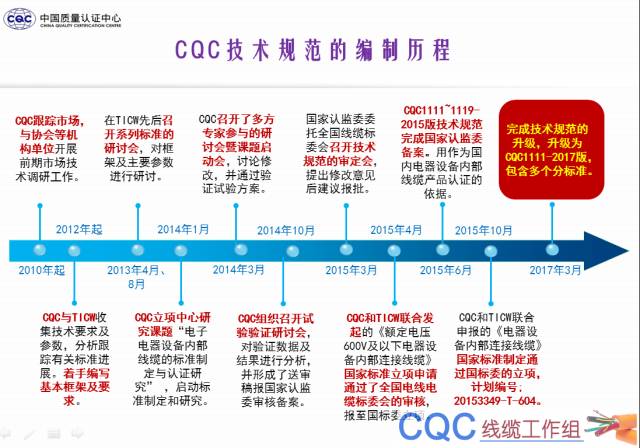

二、CQC1111-2015标准的编制过程
三、CQC1111标准的推广
2016年9月6日,CQC在江苏苏州举办《电器设备内部连接线缆认证技术规范》产品标准及认证知识讲座,来自线缆企业、整机厂商和检测机构等200余名代表参加了此次活动。
电器设备内部线缆标准系列讲座的开展,旨在发挥中心全产业链式认证优势,联合各领域专家以知识讲座的形式,向内部线缆标准的使用方,从线缆制造端到用户端多个角度分析讲解产品标准和认证的具体要求,以及认证证书在整机检测认证的采信,助推产品标准在国内产业上下游及其检测认证领域的应用推广。
此次讲座内容丰富,代表反响热烈,不仅有产品标准的专业讲解,还有线缆行业专家对最新标准动态和产业动向的报告,以及灯具及家电检测专家对整机内部导线要求及内部线标准应用的分析。在交流互动中,也收获了各方对产品标准及认证业务提升和改进的诸多建议,这将为后续CQC技术规范的升级完善提供良好输入和反馈。
四、技术规范的升级换版
CQC1111-2015标准执行一年多以来,为行业中电子线产品的检测认证和质量管控提供了参考和指导。同时,在标准的推广和普及应用中,我们也收到来自线缆企业、整机制造企业、检测机构及相关单位有关标准改进完善的诸多建议。因此,我中心在2017年1月启动对该标准的修订升级工作,并形成CQC1111-2017审定版。
2017年3月10日,我中心在上海电缆研究所组织召开了《电器设备内部连接线缆认证技术规范》(CQC1111-2017)认证技术规范审定会议,CQC1111-2017经讨论修改,通过了来自全国线缆标委会、上海电缆研究所、线缆检测机构、照明电器检测机构、家用电器检测机构、线缆企业和整机企业等各方专家的审定,并完成了新版CQC1111-2017标准的报批备案。
五、产品型号表示
产品型号如图所示,采用“类别代号—额定温度/导体材料代号/绝缘材料代号/屏蔽结构代号/护套材料代号”表示。类别代号后的额定温度定义为电缆的额定温度值。无护套电缆的绝缘材料和护套电缆的护套材料的额定温度应与电缆的额定温度相同。允许护套电缆使用较高额定温度绝缘线芯,该绝缘线芯应符合CQC1111中相应无护套电缆的要求。
产品应用型号、规格和产品规范编号表示。规格包括额定电压、芯数和导体标称截面积。电缆包装上应附有表示产品型号、规格、产品规范编号、厂名和产地的标签或标志。
产品规格应符合本部分的要求和产品规范的规定。
产品表示方法举例:
a) 单芯无护套电缆
名称:150℃铜导体聚全氟乙丙烯绝缘电器内部连接用电缆
型号:E-150/T/FEP
规格:300V 1.50
产品表示:E-150/T/FEP 300V 1.50 CQC1111.31-2017
b) 绝缘材料与电缆的额定温度相同的护套电缆
名称:80℃镀锡铜导体聚氯乙烯绝缘聚氯乙烯护套电器内部连接用耐油电缆
型号:E(NY)-80/TX/PVC/PVC
规格:600V 2×1.00
产品表示:E(NY)-80/TX/PVC/PVC 600V 2×1.00 CQC1111.32-2017
c) 绝缘材料与电缆的额定温度不相同的护套电缆
名称:80℃镀锡铜导体聚全氟乙丙烯绝缘聚氯乙烯护套电器内部连接用耐油电缆
型号:E(NY)-80/TX/FEP-150/PVC
规格:600V 2×1.00
产品表示:E(NY)-80/TX/FEP-150/PVC 600V 2×1.00 CQC1111.32-2017
六、标准下载
有关新版CQC1111-2017标准下载地址:
http://www.cqc.com.cn/www/chinese/c/2017-05-05/545524.shtml
七、产品认证业务
产品小类:011035;
认证模式:产品型式试验+工厂检查+获证后监督;
认证标志:
依据标准:CQC1111-2017系列标准;
实施规则:CQC11-463432《电器设备内部连接线缆安全认证规则》。下载地址:
http://www.cqc.com.cn/www/chinese/c/2017-05-05/545524.shtml
认证采信:持有 CQC认证证书的电器设备内部连接线缆将在相应整机产品认证中予以认可和备案。
八、产品认证申请提交
申请提交方式:
1、登陆中国质量认证中心认证客户工作平台https://www.cqccms.com.cn/cqc/regLogin.jsp
2、选择填写认证申请书→填写CQC自愿性产品认证新申请书→选择(011)电线电缆并点下一步→选择(011035)电器设备内部连接线缆及获证模式并点击下一步→按要求填写相关申请内容并提交。
